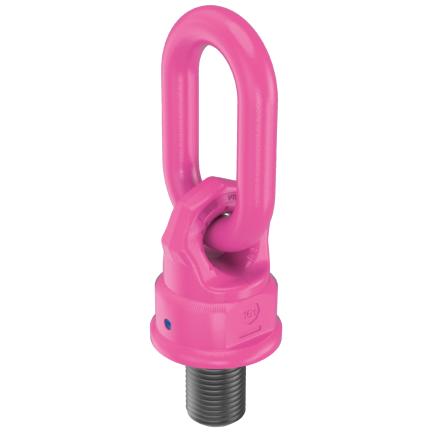

VWBG(-V)

Carga máxima de trabalho em todas as direções

• Aço especial do corpo e parafuso do olhal confere superior carga de trabalho

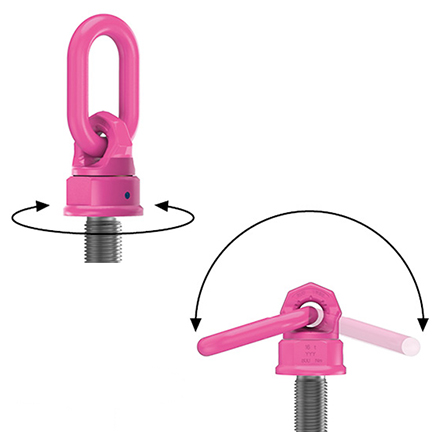

• Alça soldada e ajustável em direção ao içamento, maior robustez e segurança
• Amplo range de medidas de rosca: M8 até M48 e 3/8″ até 2″

VWBG(-V) – Rosca métrica

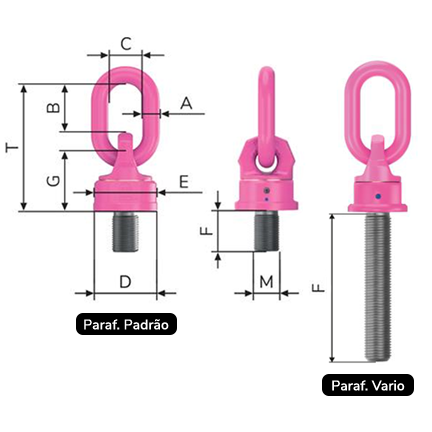

Descrição	CMT(t)			Peso	Dimensões(mm)									*Código

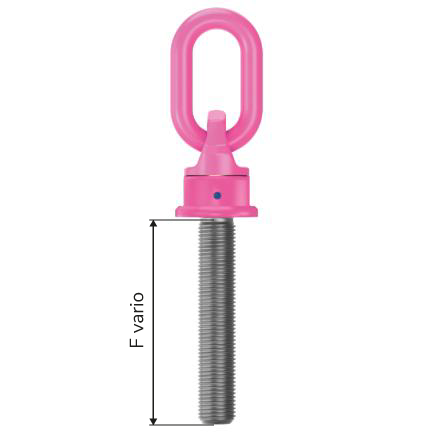

				(kg/pc)	T	A	B	C	D	E	F	F(vario)	G
VWBG-V 0.3-M8	0,3	0,4	0,6	0,18	76	8	31	29	30	27	13	8-102	36	44040455
VWBG-V 0.45-M10	0,45	0,6	0,6	0,29	78	8	31	29	33,5	30	17	10-122	38	44040233
VWBG-V 0.6-M12	0,6	0,75	1,2	0,41	107	10	49	35	42	36	21	12-140	47	44040031
VWBG-V 1-M14	1	1,25	2	0,63	114	13	46	38	48	41	21	14-160	56	44040661
VWBG-V 1.3-M16	1,3	1,5	2,6	0,59	114	13	46	38	48	41	25	16-225	56	44040232
VWBG-V 1.8-M18	1,8	2	3,6	1,18	137	13	54	35	62	55	27	18-83	67	44041213
VWBG-V 2-M20	2	2,6	4	1,42	137	13	54	35	62	55	33	20-223	67	44040369
VWBG-V 2-M22	2	3,6	4	1,45	137	13	54	35	62	55	33	22-94	67	44044958
VWBG-V 3.5-M24	3,5	4	7	2,63	173	18	66	40	81	70	40	24-257	88	44040370
VWBG-V 3.5-M27	3,5	4	7	2,65	173	18	66	40	81	70	41	27-92	88	44044961
VWBG-V 5-M30	5	6	10	5,09	221	22	90	50	99	85	50	30-330	106	44040372
VWBG 6(7.5) t-M33	6	7,5	15	4,7	208	22	86	50	90	80	50	33-330	94	44041171
VWBG 8(10) t-M36	8	10	15	4,7	208	22	86	50	90	80	84	36-300	94	44040381
VWBG 12(13) t-M42	12	13	17	6,1	234	26	111	65	98	85	63	42-300	95	44040315
VWBG 12(15) t-M45	12	15	18	6,2	234	26	111	65	98	85	67	42-300	95	44041350
VWBG 13(16) t-M48	13	16	18	6,8	234	26	111	65	98	85	68	48-300	95	44040378
VWBG 14(20) t-M52	14	20	25	10,6	271	32	119	70	120	95	78	52-300	120	44041083
VWBG 16(22) t-M56	16	22	28	10,7	271	32	119	70	120	95	84	56-300	120	44040032
VWBG 16(22) t-M60	16	22	28	11,4	271	32	119	70	120	95	90	56-300	120	44044968
VWBG 16(25) t-M64	16	25	28	11,4	271	32	119	70	120	95	94	64-300	120	44040379
VWBG 31.5(40) t-M72	31,5	40	50	30	338	46	130	90	170	145	108	72-300	159	44040803
VWBG 35(48) t-M80 35	35	48	50	31	338	46	130	90	170	145	120	80-300	159	44040047
VWBG 40(50) t-M90	40	50	50	35	378	46	168	110	170	145	135	90-300	159	44041630
