ACP-MAX
Projeto inovador
- Mecanismo de mola previne que a alça pare em posição crítica ao içamento
- Articulação giratória no eixo da alça
- Atende e supera os requisitos da norma americana ASME B30.26
- Marcações no forjado indicam desgaste e facilitam inspeção
ACP MAX – Rosca métrica

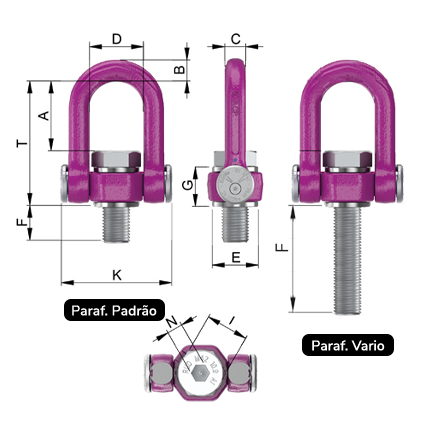

| Descrição | CMT(t) | Peso | Dimensões(mm) | *Código | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
| (kg/pc) | T | A | B | C | D | E | F | F(vario) | I | K | N | |||||
| ACP-TURNADO MAX M36 | 15 | 12,5 | 7,1 | 189 | 106 | 32 | 32 | 82 | 70 | 45 | 36-240 | 55 | 168 | 22 | 44045005 |
| ||
| ACP-TURNADO MAX M42 | 18 | 16 | 7,5 | 189 | 106 | 32 | 32 | 82 | 70 | 53 | 42-290 | 65 | 168 | 24 | 7911053 |
| ||
| ACP-TURNADO MAX M48 | 25 | 20 | 16 | 235 | 126 | 45 | 45 | 103 | 90 | 60,5 | 48-311 | 75 | 75 | 27 | 44045007 |
| ||
| ACP-TURNADO MAX M52 | 26 | 24 | 16,5 | 232 | 123,5 | 45 | 45 | 103 | 95 | 65 | 52-300 | 75 | 75 | 24 | 7912631 |
| ||
| ACP-TURNADO MAX M56 | 32,5 | 27 | 16,7 | 232 | 123,5 | 45 | 45 | 103 | 95 | 70 | 56-300 | 75 | 75 | 24 | 44045009 |
| ||
| ACP-TURNADO MAX M64 | 35 | 32,5 | 17,2 | 232 | 123,5 | 45 | 45 | 103 | 95 | 80 | 64-300 | 75 | 75 | 24 | 7912633 |
| ||
| ACP-TURNADO MAX M72 | 35 | 32,5 | 18,2 | 232 | 123,5 | 45 | 45 | 103 | 95 | 90 | 72-300 | 75 | 75 | 24 | 44045003 |
| ||
| ACP-TURNADO MAX M80 | 35 | 32,5 | 19,3 | 232 | 123,5 | 45 | 45 | 103 | 95 | 100 | 80-300 | 75 | 75 | 24 | 7912635 |
| ||
| ACP-TURNADO MAX M90 | 35 | 32,5 | 21,5 | 240 | 123,5 | 45 | 45 | 103 | 110 | 113 | 90-300 | 75 | 75 | 24 | 7912636 |
| ||
| ACP-TURNADO MAX M100 | 35 | 32,5 | 23,8 | 240 | 123,5 | 45 | 45 | 103 | 110 | 125 | 100-300 | 75 | 75 | 24 | 7912637 |
| ||
Melhor
condição
Pior
condição – Carga de trabalho igual para ambas as posições*Código de produto informado válido para modelos com parafuso padrão.
