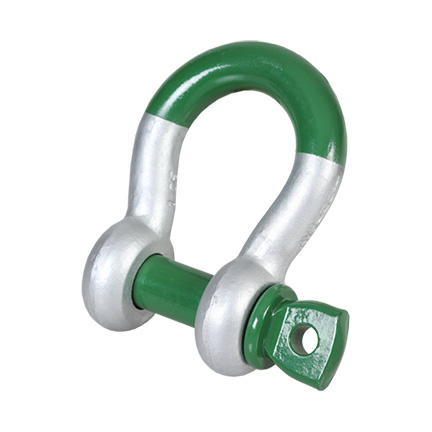

Manilha âncora G-5261
Manilha âncora pino rosqueável 8 safety
- Corpo e pino em aço alloy, temperado e revenido
- Normas: ASME B30.26, Fed. Spec. RR-C-271*** Tipo IVA Classe 3, grau B
- Temperatura: -20°C até +200°C
- Certificação: 2.1 | 2.2 | 3.1 | MTCa | MTCb* | LROS* | CE | ABS PDA | ABS MA
- Fator de Segurança 5:1
G-5261
| Descrição | CMT | Peso | Dimensões(mm) | Código | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (t) | (kg/pc) | A | B | C | D | E | F | G | H | I | J | ||||
| G-5261-3,3 | 3,3 | 0.36 | 13,5 | 16 | 34 | 13 | 22 | 51 | 32 | 90 | 73 | 59 | 44041880 |
| |
| G-5261-5 | 5 | 0.63 | 16 | 19 | 40 | 16 | 27 | 64 | 43 | 110 | 89 | 75 | 44041881 |
| |
| G-5261-7 | 7 | 1.01 | 19 | 22 | 46 | 19 | 31 | 76 | 51 | 129 | 103 | 89 | 44041882 |
| |
| G-5261-9,5 | 9,5 | 1.50 | 22 | 25 | 52 | 22 | 36 | 83 | 58 | 144 | 119 | 102 | 44041883 |
| |
| G-5261-12,5 | 12,5 | 2.21 | 25 | 28 | 59 | 25 | 43 | 95 | 68 | 164 | 137 | 118 | 44041884 |
| |
| G-5261-15 | 15 | 3.16 | 28 | 32 | 67 | 28 | 47 | 108 | 75 | 186 | 153 | 131 | 44041885 |
| |
| G-5261-18 | 18 | 4.31 | 32 | 35 | 73 | 32 | 51 | 115 | 83 | 201 | 170 | 147 | 44041886 |
| |
| G-5261-21 | 21 | 5.58 | 35 | 38 | 79 | 35 | 57 | 133 | 92 | 227 | 186 | 162 | 44041887 |
| |
| G-5261-30 | 30 | 7.43 | 38 | 42 | 88 | 38 | 60 | 146 | 99 | 249 | 203 | 175 | 44041888 |
| |
| G-5261-40 | 40 | 12.5 | 45 | 50 | 104 | 45 | 74 | 178 | 126 | 300 | 243 | 216 | 44041889 |
| |
| G-5261-55 | 55 | 17.2 | 57 | 57 | 119 | 57 | 83 | 197 | 138 | 341 | 286 | 252 | 44041890 |
| |
| G-5261-85 | 85 | 37.6 | 70 | 70 | 145 | 70 | 105 | 260 | 180 | 437 | 354 | 320 | 44041891 |
| |
