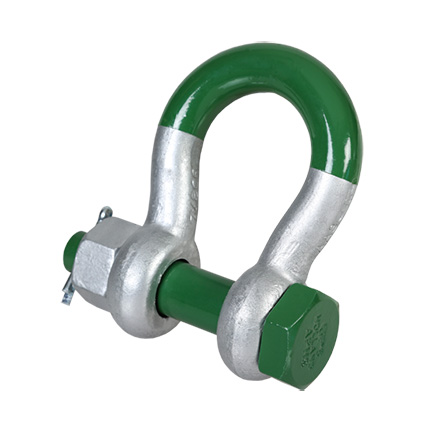

Manilha âncora G-5263
Manilha âncora parafuso grau 8 safety
- Corpo e pino em aço alloy, temperado e revenido
- Normas: ASME B30.26, Fed. Spec. RR-C-71*** Tipo IVA Classe 3, grau B
- Temperatura: -20°C até +200°C
- Certificação: 2.1 | 2.2 | 3.1 | MTCa | MTCb* | LROS* | CE | ABS PDA | ABS MA
- Fator de Segurança 5:1
G-5263
| Descrição | CMT | Peso | Dimensões(mm) | Código | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

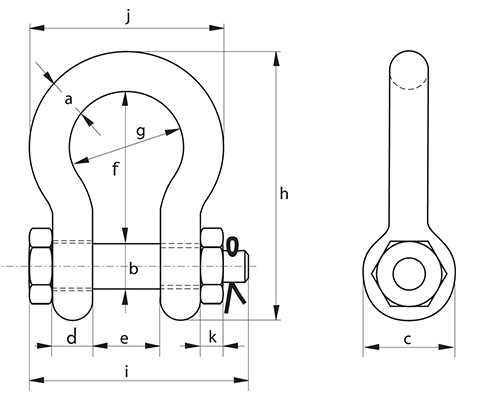

| (t) | (kg/pc) | A | B | C | D | E | F | G | H | I | J | K | |||||
| G-5263-3,3 | 3,3 | 0.40 | 13,5 | 16 | 34 | 13 | 22 | 51 | 32 | 90 | 80 | 59 | 13 | 44041768 |
| ||
| G-5263-5 | 5 | 0.73 | 16 | 19 | 40 | 16 | 27 | 64 | 43 | 110 | 98 | 75 | 17 | 44041769 |
| ||
| G-5263-7 | 7 | 1.19 | 19 | 22 | 46 | 19 | 31 | 76 | 51 | 129 | 115 | 89 | 19 | 44041770 |
| ||
| G-5263-9,5 | 9,5 | 1.73 | 22 | 25 | 52 | 22 | 36 | 83 | 58 | 144 | 130 | 102 | 22 | 44041771 |
| ||
| G-5263-12,5 | 12,5 | 2.56 | 25 | 28 | 59 | 25 | 43 | 95 | 68 | 164 | 150 | 118 | 25 | 44041772 |
| ||
| G-5263-15 | 15 | 3.60 | 28 | 32 | 67 | 28 | 47 | 108 | 75 | 186 | 166 | 131 | 27 | 44041773 |
| ||
| G-5263-18 | 18 | 4.95 | 32 | 35 | 73 | 32 | 51 | 115 | 83 | 201 | 184 | 147 | 30 | 44041774 |
| ||
| G-5263-21 | 21 | 6.62 | 35 | 38 | 79 | 35 | 57 | 133 | 92 | 227 | 197 | 162 | 33 | 44041775 |
| ||
| G-5263-30 | 30 | 8.11 | 38 | 42 | 88 | 38 | 60 | 146 | 99 | 249 | 202 | 175 | 19 | 44041776 |
| ||
| G-5263-40 | 40 | 14.8 | 45 | 50 | 104 | 45 | 74 | 178 | 126 | 300 | 243 | 216 | 23 | 44041777 |
| ||
| G-5263-55 | 55 | 23.3 | 57 | 57 | 119 | 57 | 83 | 197 | 138 | 342 | 283 | 252 | 26 | 44041778 |
| ||
| G-5263-85 | 85 | 45.1 | 70 | 70 | 145 | 70 | 105 | 260 | 180 | 438 | 339 | 320 | 32 | 44041779 |
| ||
| G-5263-120 | 120 | 72 | 83 | 83 | 164 | 83 | 127 | 329 | 190 | 537 | 397 | 356 | 39 | 44041780 |
| ||
| G-5263-150 | 150 | 116 | 95 | 95 | 204 | 95 | 147 | 400 | 238 | 644 | 453 | 428 | 50 | 44041781 |
| ||
| G-5263-175 | 175 | 156 | 105 | 108 | 235 | 105 | 169 | 410 | 275 | 686 | 496 | 485 | 50 | 44041782 |
| ||
