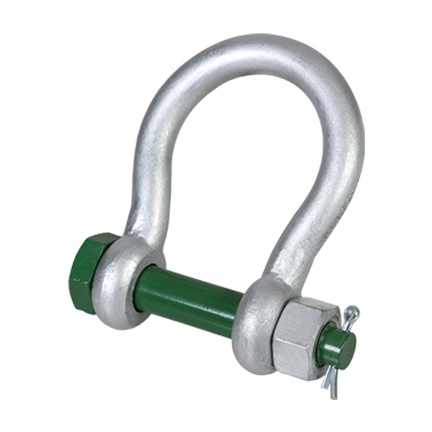

Manilha âncora G-4263
Manilha âncora parafuso grau 8 “Big Mouth”
- Corpo e pino em aço alloy, temperado e revenido
- Normas: ASME B30.26
- Temperatura: -20°C até +200°C
- Certificação: 2.1 | 2.2 | 3.1 | MTCa | CE
- Fator de Segurança 6:1
G-4263
| Descrição | CMT | Peso | Dimensões(mm) | Código | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (t) | (kg/pc) | A | B | C | D | E | F | G | H | I | J | K | |||||
| G-4263-4,75 | 4,75 | 2,08 | 22 | 25 | 52 | 22 | 63 | 112 | 88 | 173 | 157 | 132 | 22 | 44041758 |
| ||
| G-4263-6,5 | 6,5 | 3,14 | 25 | 28 | 59 | 25 | 75 | 135 | 105 | 204 | 183 | 155 | 25 | 44041759 |
| ||
| G-4263-8,5 | 8,5 | 4,36 | 28 | 32 | 66 | 28 | 82 | 148 | 115 | 225 | 205 | 171 | 27 | 44041760 |
| ||
| G-4263-9,5 | 9,5 | 5,95 | 32 | 35 | 72 | 32 | 90 | 162 | 126 | 248 | 224 | 190 | 30 | 44041761 |
| ||
| G-4263-12 | 12 | 7,87 | 35 | 38 | 79 | 35 | 100 | 180 | 140 | 274 | 245 | 210 | 33 | 44041762 |
| ||
| G-4263-16 | 16 | 10,2 | 38 | 42 | 88 | 38 | 106 | 216 | 159 | 319 | 248 | 235 | 19 | 44041763 |
| ||
| G-4263-25 | 25 | 16,7 | 45 | 50 | 103 | 45 | 127 | 248 | 175 | 370 | 296 | 265 | 23 | 44041764 |
| ||
| G-4263-30 | 30 | 25 | 50 | 57 | 118 | 50 | 146 | 273 | 207 | 411 | 332 | 307 | 26 | 44041765 |
| ||
| G-4263-55 | 55 | 45 | 65 | 70 | 145 | 65 | 165 | 314 | 213 | 487 | 389 | 343 | 32 | 44041766 |
| ||
