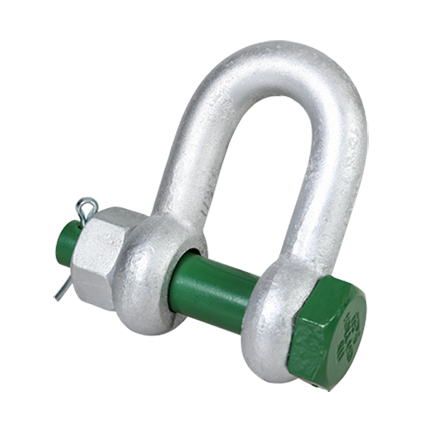

Manilha reta G-4153
Manilha reta parafuso grau 6 standard
- Corpo e pino em aço forjado de alta resistência grau 6 temperado e revenido
- Normas: EN 13889, ASME B30.26, Fed. Spec. RR-C-271*** Tipo IVB Classe 3, grau A
- Temperatura: -40°C até +200°C
- Certificação: 2.1 | 2.2 | 3.1 | MTCa | DNV GL 2.7-1 a/b | DNV GL 0378 | CE | ABS PDA | ABS MA
- Fator de Segurança 6:1
G-4153
| Descrição | CMT | Peso | Dimensões(mm) | Código | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (t) | (kg/pc) | A | B | C | D | E | F | G | H | I | |||||
| G-4153-2T | 2 | 0.39 | 13,5 | 16 | 34 | 13 | 22 | 43 | 82 | 80 | 13 | 44041729 |
| ||
| G-4153-3,25T | 3,25 | 0.67 | 16 | 19 | 40 | 16 | 27 | 51 | 97 | 98 | 17 | 44041730 |
| ||
| G-4153-4,75T | 4,75 | 1.08 | 19 | 22 | 46 | 19 | 31 | 59 | 112 | 115 | 19 | 44041731 |
| ||
| G-4153-6,5T | 6,5 | 1.66 | 22 | 25 | 52 | 22 | 36 | 73 | 134 | 130 | 22 | 44041732 |
| ||
| G-4153-8,5T | 8,5 | 2.46 | 25 | 28 | 59 | 25 | 43 | 85 | 154 | 150 | 25 | 44041733 |
| ||
| G-4153-9,5T | 9,5 | 3.40 | 28 | 32 | 67 | 28 | 47 | 90 | 168 | 166 | 27 | 44041734 |
| ||
| G-4153-12T | 12 | 4.51 | 32 | 35 | 73 | 32 | 51 | 94 | 180 | 184 | 30 | 44041735 |
| ||
| G-4153-13,5T | 13,5 | 6.10 | 35 | 38 | 79 | 35 | 57 | 115 | 209 | 197 | 33 | 44041736 |
| ||
| G-4153-17T | 17 | 7.63 | 38 | 42 | 88 | 38 | 60 | 127 | 230 | 202 | 19 | 44041737 |
| ||
| G-4153-25T | 25 | 12.9 | 45 | 50 | 104 | 45 | 74 | 149 | 271 | 243 | 23 | 44041738 |
| ||
| G-4153-35T | 35 | 17.4 | 50 | 57 | 112 | 50 | 83 | 171 | 306 | 269 | 26 | 44041739 |
| ||
| G-4153-42,5T | 42,5 | 25.9 | 57 | 65 | 132 | 57 | 95 | 190 | 346 | 301 | 29 | 44041740 |
| ||
| G-4153-55T | 55 | 35.3 | 65 | 70 | 145 | 65 | 105 | 203 | 376 | 329 | 32 | 44041741 |
| ||
| G-4153-85T | 85 | 53.0 | 75 | 83 | 167 | 75 | 127 | 229 | 429 | 381 | 39 | 44041742 |
| ||
