Elos de Sustentação VIP VSAK
Elo de Sustentação Grau 10 VIP
- Elos conforme norma EN 1677-4
- Aplicável para lingas de corrente de 1, 2, 3 ou 4 ramais conforme normas PAS 1061 e EN 818
- Conector Clévis, conexão direta com a corrente, evita erros de montagem (impossível montar corrente grau 10 com capacidade inferior ou superior)

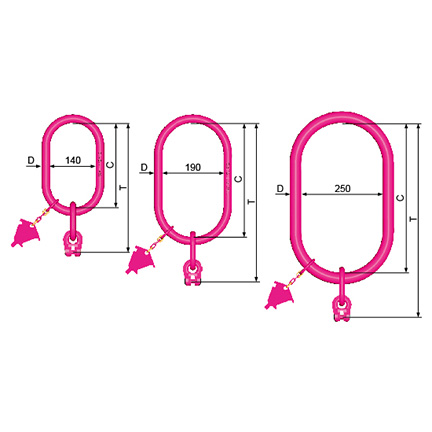

- VSAK 140: compatível com gancho DIN 15.401 N° 16
- VSAK 190: compatível com gancho DIN 15.401 N° 32
- VSAK 250: compatível com gancho DIN 15.401 N° 50

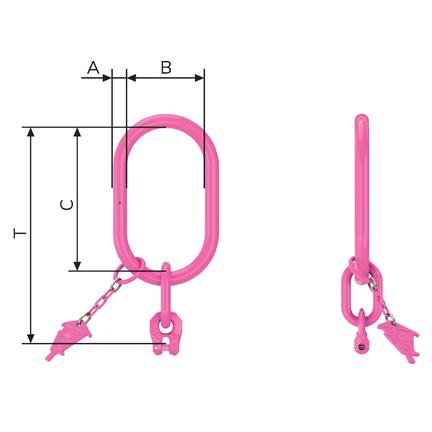

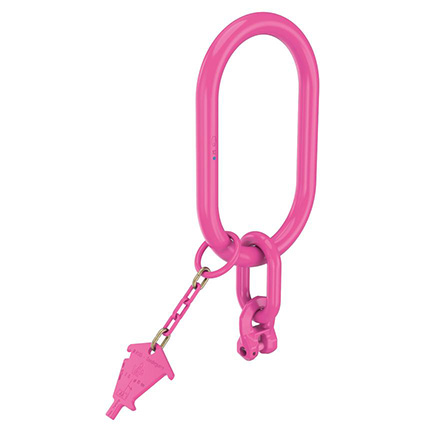

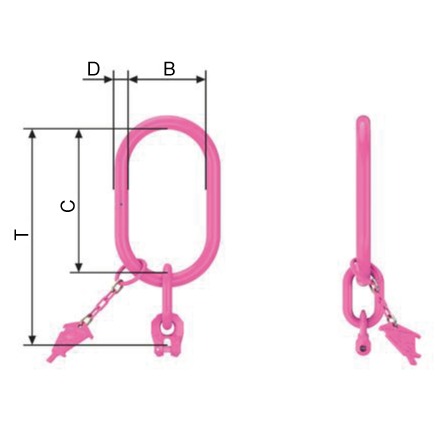

VSAK 1
| Descrição | CMT | Peso | Dimensões | Código | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| (kg) | (kg/pc) | T | B | C | D | |||||
| VSAK 1 – 6/140 | 1500 | 1,7 | 342 | 140 | 260 | 18 | 44040777 |
| ||
| VSAK 1 – 8/140 | 2500 | 3,1 | 367 | 140 | 260 | 22 | 7100688 |
| ||
| VSAK 1 – 10/140 | 4000 | 4,4 | 391 | 140 | 260 | 26 | 44041513 |
| ||
| VSAK 1 – 13/140 | 6700 | 7,6 | 433 | 140 | 260 | 32 | 44041623 |
| ||
| VSAK 1 – 16/140 | 10000 | 8,1 | 471 | 140 | 260 | 32 | 44041491 |
| ||
| VSAK 1 – 20/250 | 2500 | 4 | 457 | 190 | 350 | 22 | 44044838 |
| ||
| VSAK 1 – 10/190 | 4000 | 6 | 481 | 190 | 350 | 26 | 44041523 |
| ||
| VSAK 1 – 13/190 | 6700 | 9,9 | 523 | 190 | 350 | 32 | 44040930 |
| ||
| VSAK 1 – 16/190 | 10000 | 13,5 | 560 | 190 | 350 | 36 | 44041173 |
| ||
| VSAK 1 – 13/250 | 6700 | 13 | 634 | 250 | 460 | 36 | 44041818 |
| ||
| VSAK 1 – 16/250 | 10000 | 14 | 670 | 250 | 460 | 40 | 44040689 |
| ||
| VSAK 1 – 20/250 | 16000 | 25 | 724 | 250 | 460 | 45 | 44040749 |
| ||
| VSAK 1 – 22/250 | 20000 | 33 | 754 | 250 | 460 | 51 | 44040690 |
| ||

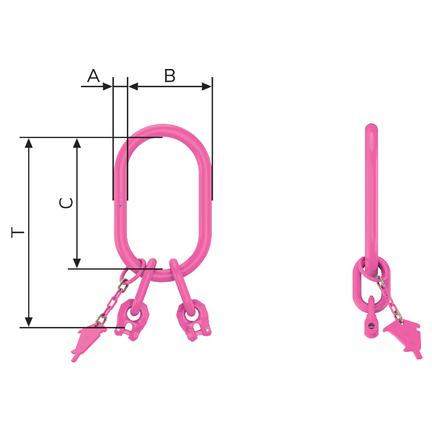

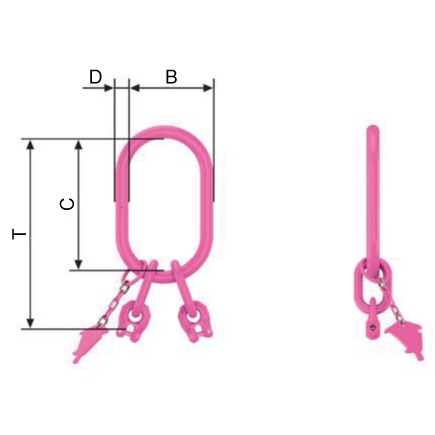

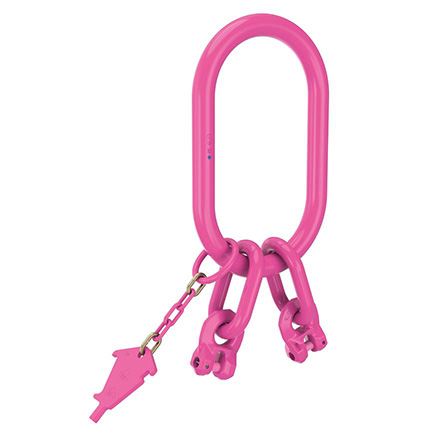

VSAK 2
| Descrição | CMT(kg) | Peso | Dimensões | Código | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0-45° | 45-60° | (kg/pc) | T | B | C | D | |||||
| VSAK 2 – 6/140 | 2100 | 1500 | 2,3 | 342 | 140 | 260 | 18 | 44040884 |
| ||
| VSAK 2 – 8/140 | 3500 | 2500 | 3,5 | 367 | 140 | 260 | 22 | 7994071 |
| ||
| VSAK 2 – 10/140 | 5600 | 4000 | 5,2 | 391 | 140 | 260 | 26 | 7994072 |
| ||
| VSAK 2 – 13/140 | 9500 | 6700 | 9,2 | 433 | 140 | 260 | 32 | 44041102 |
| ||
| VSAK 2 – 16/140 | 14000 | 10000 | 12,5 | 471 | 140 | 260 | 32 | 44040757 |
| ||
| VSAK 2 – 8/190 | 3500 | 2500 | 4,3 | 457 | 190 | 350 | 22 | 44040883 |
| ||
| VSAK 2 – 10/190 | 5600 | 4000 | 6,5 | 481 | 190 | 350 | 26 | 44040882 |
| ||
| VSAK 2 – 13/190 | 9500 | 6700 | 10,6 | 523 | 190 | 350 | 32 | 44041246 |
| ||
| VSAK 2 – 16/190 | 14000 | 10000 | 15,6 | 560 | 190 | 350 | 36 | 44041172 |
| ||
| VSAK 2 – 10/250 | 5600 | 4000 | 12,8 | 591 | 250 | 460 | 36 | 44041446 |
| ||
| VSAK 2 – 13/250 | 9500 | 6700 | 14,9 | 634 | 250 | 460 | 36 | 7994080 |
| ||
| VSAK 2 – 16/250 | 14000 | 10000 | 20,5 | 671 | 250 | 460 | 40 | 44040693 |
| ||
| VSAK 2 – 20/250 | 22400 | 16000 | 32,5 | 724 | 250 | 460 | 45 | 44040726 |
| ||
| VSAK 2 – 22/250 | 28000 | 20000 | 43 | 754 | 250 | 460 | 51 | 44040694 |
| ||

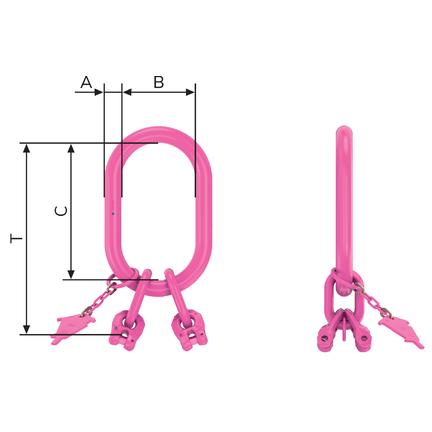

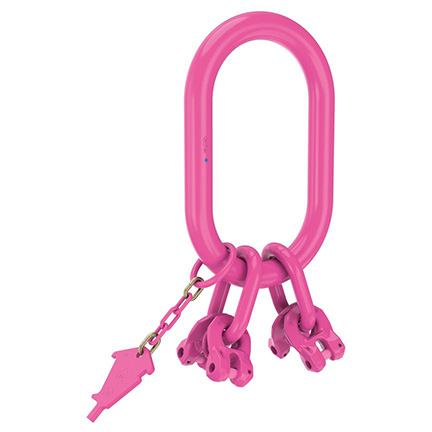

VSAK 4
| Descrição | CMT(kg) | Peso | Dimensões | Código | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0-45° | 45-60° | (kg/pc) | T | B | C | D | |||||
| VSAK 4 – 6/140 | 3100 | 2200 | 3,3 | 342 | 140 | 260 | 22 | 44041454 |
| ||
| VSAK 4 – 8/140 | 5200 | 3700 | 5 | 367 | 140 | 260 | 26 | 44041092 |
| ||
| VSAK 4 – 10/140 | 8400 | 6000 | 7,9 | 391 | 140 | 260 | 32 | 44044906 |
| ||
| VSAK 4 – 6/190 | 3100 | 2200 | 3,6 | 432 | 190 | 350 | 22 | 44041286 |
| ||
| VSAK 4 – 8/190 | 5200 | 3700 | 5,5 | 457 | 190 | 350 | 26 | 44044905 |
| ||
| VSAK 4 – 10/190 | 8400 | 6000 | 9,2 | 481 | 190 | 350 | 32 | 44041176 |
| ||
| VSAK 4 – 13/190 | 14000 | 10000 | 13,5 | 523 | 190 | 350 | 36 | 44040881 |
| ||
| VSAK 4 – 10/250 | 8400 | 6000 | 14,8 | 591 | 250 | 460 | 36 | 44041413 |
| ||
| VSAK 4 – 13/250 | 14000 | 10000 | 20,4 | 634 | 250 | 460 | 40 | 44040696 |
| ||
| VSAK 4 – 16/250 | 21000 | 15000 | 34,5 | 671 | 250 | 460 | 51 | 44040697 |
| ||
| VSAK 4 – 20/250 | 33600 | 24000 | 45,5 | 754 | 250 | 460 | 54 | 44040698 |
| ||
| VSAK 4 – 22/250 | 42000 | 30000 | 53,6 | 763 | 250 | 460 | 56 | 44040727 |
| ||
