Travessão T-A-WPP-S

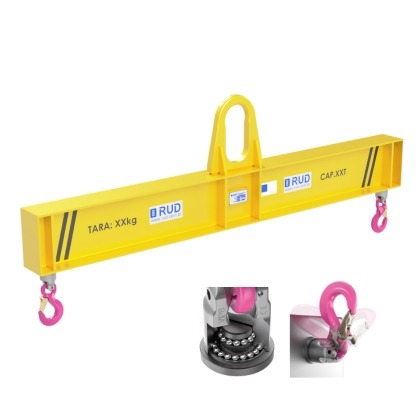

- Produto: O Travessão com alça central e ganchos WPP-S é um equipamento auxiliar de içamento desenvolvido para distribuir uniformemente a carga entre dois ou mais pontos de sustentação. Equipado com olhais articulados giratórios tipo WPP-S, oferece alto desempenho em segurança e versatilidade, sendo ideal para aplicações industriais que envolvam movimentações complexas ou tombamento de peças e muito eficiente em galpões com baixo pé direito.
- Aplicação: Indicado para o içamento de cargas longas e de grande porte, especialmente em ambientes com pé-direito reduzido ou onde se exige maior flexibilidade no ponto de içamento. Os olhais WPP-S são montados na parte inferior da viga, o que proporciona visibilidade total dos ganchos em qualquer posição, facilitando o engate e desengate com segurança. O sistema articulado permite que os ganchos acompanhem o movimento da peça durante o tombamento, evitando esforços laterais ou desalinhamentos. Essa configuração torna o modelo WPP-S ideal para operações onde é necessário alterar a orientação da carga com segurança e controle.
- Construção: Travessão fabricado a partir de perfil tipo viga “I”, com estrutura totalmente soldada por profissionais qualificados. Possui alça central de içamento em chapa de aço de alta resistência, projetada para engate com ganchos de ponte rolante conforme norma DIN 15401. Além de olhais articulados WPP-S, soldados individualmente na parte inferior da viga. Cada olhal é equipado com rolamentos internos, permitindo rotação de 360° e articulação angular, o que evita torções em lingas, cabos ou demais acessórios de içamento. Em caso de desgaste ou avaria, os ganchos WPP-S podem ser substituídos individualmente, facilitando a manutenção e reduzindo o tempo de parada. O acabamento do equipamento é realizado com pintura industrial de alta durabilidade, resistente a ambientes agressivos e condições operacionais severas.
- Conforme normas: DIN EN 13155, AWS D1.1, ABNT NBR 8400
- Fator de Segurança: 4:1

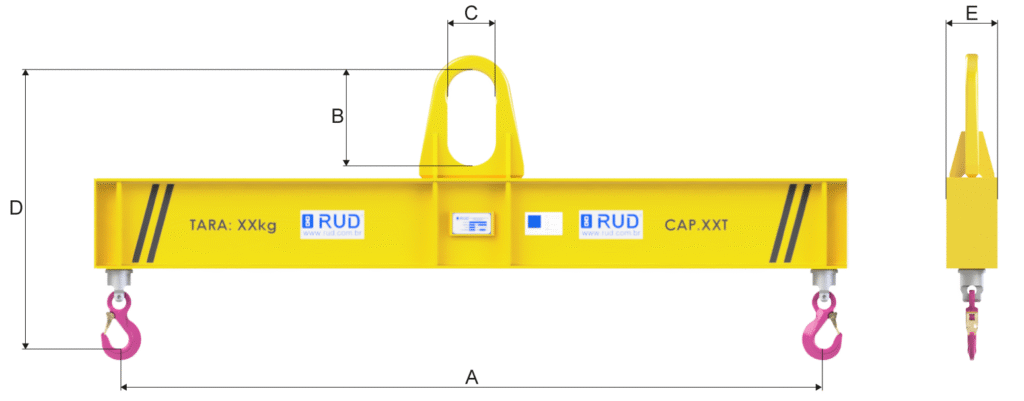

| Descrição | CMT | Dimensões (mm) | Peso | Nº Gancho de Ponte DIN 15401 | Código | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (t) | A | B | C | D | E | (kg/pc) | |||||
| TRAV. T-A-WPP-S-3T X 1M | 3 | 1000 | 220 | 110 | 540 | 100 | 30 | 08 a 6 | 46079930 |
|
|
| TRAV. T-A-WPP-S-5T X 1.5M | 5 | 1500 | 250 | 125 | 670 | 102 | 55 | 1 a 8 | 46079931 |
|
|
| TRAV. T-A-WPP-S-8T X 2M | 8 | 2000 | 270 | 135 | 790 | 146 | 110 | 2.5 a 10 | 46079932 |
|
|
| TRAV. T-A-WPP-S-10T X 2.5M | 10 | 2500 | 300 | 150 | 920 | 166 | 180 | 4 a 12 | 46079933 |
|
|
| TRAV. T-A-WPP-S-13T X 3M | 13 | 3000 | 340 | 170 | 1004 | 172 | 265 | 6 a 16 | 46079934 |
|
|
| TRAV. T-A-WPP-S-16T X 4M | 16 | 4000 | 340 | 170 | 1041 | 250 | 470 | 8 a 20 | 46079935 |
|
|
| TRAV. T-A-WPP-S-18T X 4.5M | 18 | 4500 | 380 | 190 | 1081 | 250 | 665 | 10 a 25 | 46079936 |
|
|
| TRAV. T-A-WPP-S-20T X 5M | 20 | 5000 | 380 | 190 | 1131 | 300 | 735 | 16 a 40 | 46079937 |
|
|
Equipamento personalizado: Preencha os dados abaixo para receber orçamento adaptado às suas necessidades

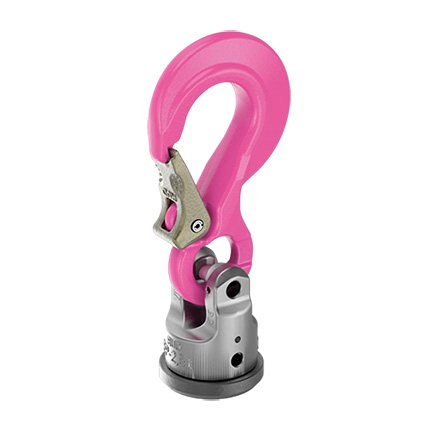

Olhal soldável WPP-S giratório e ajustável. Conexão com diversos meios de içamento: corrente, cinta ou cabo de aço. Ideal para tombamento de cargas.
QR Code para acesso digital aos documentos técnicos
- Desenho técnico
- Memorial de cálculo
- Manual de instruções
- Certificado de qualidade
Placa de identificação
- Nome do fabricante
- Código do projeto
- Número de rastreabilidade
- Data de fabricação
- Ano de inspeção

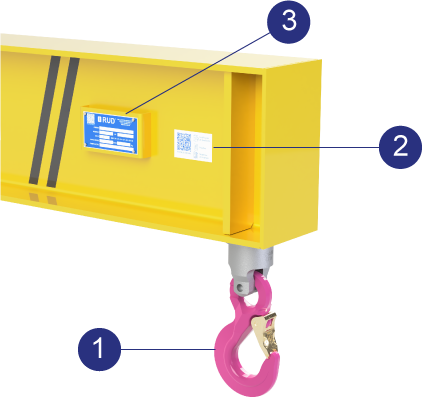

Olhal soldável WPP-S giratório e ajustável. Conexão com diversos meios de içamento: corrente, cinta ou cabo de aço. Base com rolamentos que garantem giro total. Ideal para tombamento de cargas.
QR Code para acesso digital aos documentos técnicos
- Desenho técnico
- Memorial de cálculo
- Manual de instruções
- Certificado de qualidade
Placa de identificação
- Nome do fabricante
- Código do projeto
- Número de rastreabilidade
- Data de fabricação
- Ano de inspeção

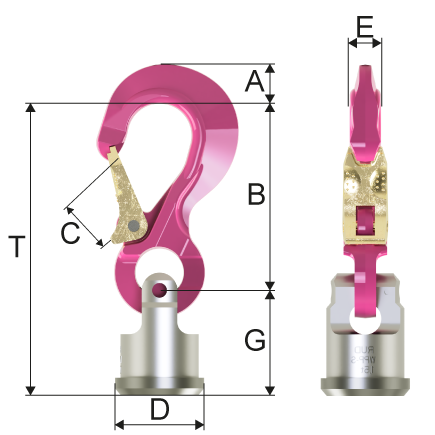

Gancho WPP-S utilizado no equipamento
| Modelo Travessão | Gancho | CMT | Dimensões(mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (kg) | T | A | B | C | D | E | G | ||||||
| TRAV. T-A-WPP-S-3T X 1M | WPP-S 1,5 t | 1,5 | 147 | 20 | 97 | 25 | 46 | 16 | 50 | ||||
| TRAV. T-A-WPP-S-5T X 1.5M | WPP-S 2,5 t | 2,5 | 187 | 28 | 126 | 30 | 61 | 20 | 61 | ||||
| TRAV. T-A-WPP-S-8T X 2M | WPP-S 4,0 t | 4 | 227 | 36 | 150 | 35 | 78 | 26 | 77 | ||||
| TRAV. T-A-WPP-S-10T X 2.5M | WPP-S 5 t | 5 (6,7) | 267 | 37 | 174 | 40 | 95 | 30 | 93 | ||||
| TRAV. T-A-WPP-S-13T X 3M | WPP-S 5 t | 5 (6,7) | 267 | 37 | 174 | 40 | 95 | 30 | 93 | ||||
| TRAV. T-A-WPP-S-16T X 4M | WPP-S 8 t | 8 (10) | 310 | 48 | 208 | 48 | 102 | 36 | 95 | ||||
| TRAV. T-A-WPP-S-18T X 4.5M | WPP-S 8 t | 8 (10) | 310 | 48 | 208 | 48 | 102 | 36 | 95 | ||||
| TRAV. T-A-WPP-S-20T X 5M | WPP-S 8 t | 8 (10) | 310 | 48 | 208 | 48 | 102 | 36 | 95 | ||||
Gancho de ponte compatível com o equipamento
| Modelo Travessão | Nº Gancho de Ponte DIN 15401 | Dimensões(mm) | ||||
|---|---|---|---|---|---|---|
| G1 | G2 | G3 | G4 | |||
| TRAV. T-A-WPP-S-3T X 1M | 08 a 6 | 38 a 71 | 91 a 186 | 37 a 85 | 29 a 67 | |
| TRAV. T-A-WPP-S-5T X 1.5M | 1 a 8 | 40 a 80 | 97 a 208 | 40 a 95 | 32 a 75 | |
| TRAV. T-A-WPP-S-8T X 2M | 2.5 a 10 | 50 a 90 | 130 a 233 | 58 a 106 | 45 a 85 | |
| TRAV. T-A-WPP-S-10T X 2.5M | 4 a 12 | 56 a 100 | 147 a 261 | 67 a 118 | 53 a 95 | |
| TRAV. T-A-WPP-S-13T X 3M | 6 a 16 | 71 a 112 | 186 a 292 | 85 a 132 | 67 a 106 | |
| TRAV. T-A-WPP-S-16T X 4M | 8 a 20 | 80 a 125 | 208 a 330 | 95 a 150 | 75 a 118 | |
| TRAV. T-A-WPP-S-18T X 4.5M | 10 a 25 | 90 a 140 | 233 a 372 | 106 a 170 | 85 a 132 | |
| TRAV. T-A-WPP-S-20T X 5M | 16 a 40 | 112 a 180 | 292 a 464 | 132 a 212 | 106 a 170 | |
