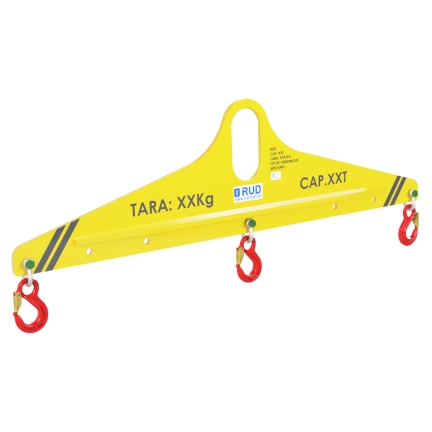

Balancim B-A-OHK
- Produto: O balancim com alça central e ganchos OHK é um equipamento auxiliar de içamento, desenvolvido para distribuir uniformemente a carga entre dois ou mais pontos de sustentação

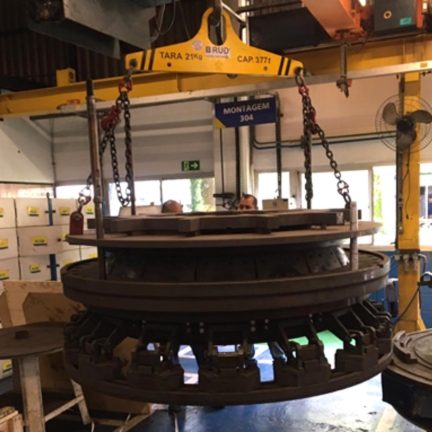

- Aplicação: Sua utilização é indicada para o içamento de cargas em geral, garantindo estabilidade e segurança na movimentação, muito eficiente em galpões com baixo pé direito.
- Construção: Balancim fabricado a partir de chapa de aço de alta resistência, projetada para engate com ganchos de ponte rolante conforme norma DIN 15401. Conta com múltiplos pontos de fixação por meio de ganchos forjados modelo OHK, montados por manilhas, permitindo o engate seguro de lingas ou outros acessórios de içamento. O acabamento superficial é feito com pintura industrial de alta resistência, garantindo durabilidade e proteção contra ambientes agressivos.
- Conforme normas: DIN EN 13155, AWS D1.1, ABNT NBR 8400
- Fator de Segurança: 4:1

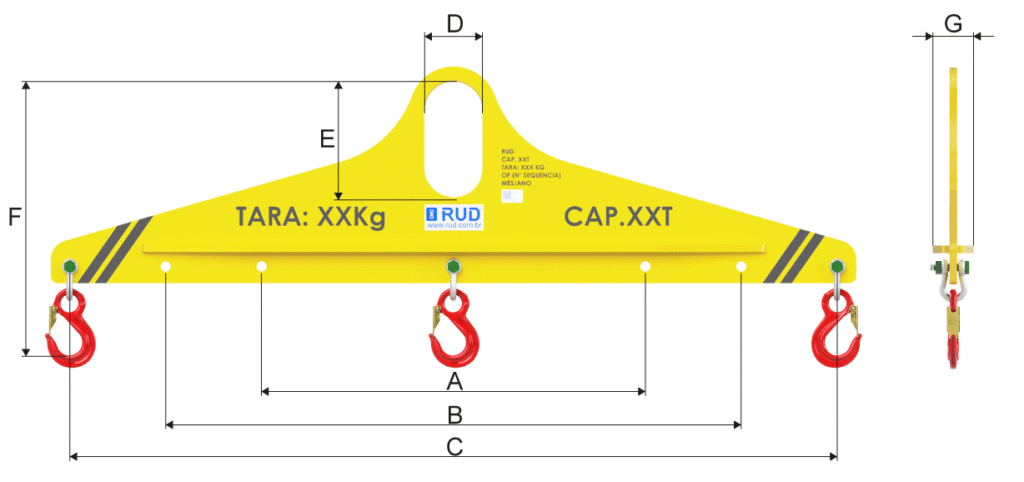

| Descrição | CMT | Dimensões (mm) | Peso | Nº Gancho de Ponte DIN 15401 | Código | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (t) | A | B | C | D | E | F | G | (kg/pc) | |||||
| BALANCIM B-A-OHK 1T X 1M | 1 | 400 | 700 | 1000 | 70 | 140 | 385 | 90 | 17 | 020 a 2.5 | 46079948 |
|
|
| BALANCIM B-A-OHK 1.5T X 1.3M | 1.5 | 600 | 900 | 1300 | 100 | 200 | 530 | 93 | 37 | 08 a 6 | 46079949 |
|
|
| BALANCIM B-A-OHK 2T X 1.6M | 2 | 800 | 1200 | 1600 | 120 | 240 | 570 | 96 | 58 | 1 a 10 | 46079950 |
|
|
Equipamento personalizado: Preencha os dados abaixo para receber orçamento adaptado às suas necessidades

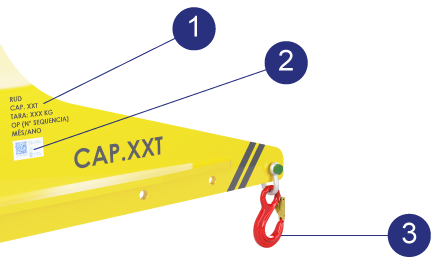

Gravações conforme norma EN 13155
- Nome do fabricante
- Código do projeto
- Número de rastreabilidade
- Data de fabricação
- Ano de inspeção
QR Code para acesso digital aos documentos técnicos
- Desenho técnico
- Memorial de cálculo
- Manual de instruções
- Certificado de qualidade

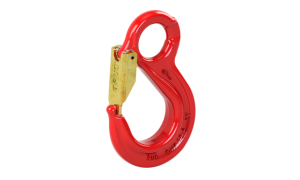

Gancho OHK
O gancho OHK atende às normas EN 1677-2 e ISO 7597, assegurando elevada resistência e confiabilidade. Sua trava de segurança robusta garante retenção da carga, enquanto o corpo forjado e tratado termicamente oferece durabilidade e qualidade superior.
Gancho OHK O gancho OHK atende às normas EN 1677-2 e ISO 7597, assegurando elevada resistência e confiabilidade. Sua trava de segurança robusta garante retenção da carga, enquanto o corpo forjado e tratado termicamente oferece durabilidade e qualidade superior.
QR Code para acesso digital aos documentos técnicos
- Desenho técnico
- Memorial de cálculo
- Manual de instruções
- Certificado de qualidade
Gravações conforme norma EN 13155
- Nome do fabricante
- Código do projeto
- Número de rastreabilidade
- Data de fabricação
- Ano de inspeção

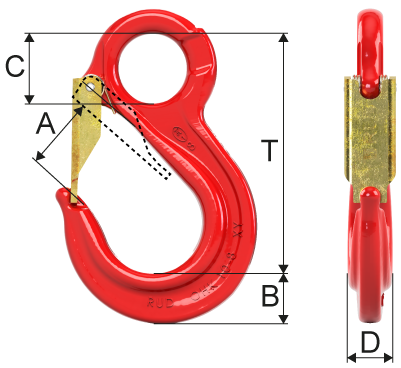

Gancho OHK utilizado no equipamento
| Modelo Travessão | Gancho | CMT | Dimensões(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (kg) | T | A | B | C | D | ||||||
| BALANCIM B-A-OHK 1T X 1M | OHK – 8 | 2000 | 98 | 30 | 23 | 30 | 20 | ||||
| BALANCIM B-A-OHK 1.5T X 1.3M | OHK – 10 | 3200 | 120 | 38 | 31 | 36 | 23 | ||||
| BALANCIM B-A-OHK 2T X 1.6M | OHK – 10 | 3200 | 120 | 38 | 31 | 36 | 23 | ||||
Gancho de ponte compatível com o equipamento
| Modelo Travessão | Nº Gancho de Ponte DIN 15401 | Dimensões(mm) | ||||
|---|---|---|---|---|---|---|
| G1 | G2 | G3 | G4 | |||
| BALANCIM B-A-OHK 1T X 1M | 020 a 2.5 | 27 a 50 | 61 a 130 | 22 a 58 | 18 a 45 | |
| BALANCIM B-A-OHK 1.5T X 1.3M | 08 a 6 | 38 a 71 | 91 a 186 | 37 a 85 | 29 a 67 | |
| BALANCIM B-A-OHK 2T X 1.6M | 1 a 10 | 40 a 90 | 97 a 233 | 40 a 106 | 32 a 85 | |
