Transportador Aéreo

Produtos - Correntes para Nória

Utilizadas em equipamentos de produção em série, as correntes RUD têm o objetivo de movimentar o sistema, sendo aplicadas em diversos segmentos como linha de abatedouros, linhas de montagens e pintura, linhas de pré-tratamento, entre outros. Fornecidas com dimensões para variadas aplicações.

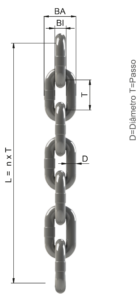

Produtos - Corrente para Transportador Aéreo
Corrente Largura da Corrente Peso Carga de Ruptura
Diâmetro x Passo
(mm)
bi Mín
(mm)
ba Máx
(mm)
kg/m kN
8 x 25,49,4261,3540
8 x 3110,3281,340
10 x 3013,5362,264
10 x 3812,5342,164
13 x 3917,546,83,7106
13 x 4518473,5106
14 x 5016,3474128
16 x 4519,2585,8160
16 x 4821,557,65,7160
16 x 5622585,2160
16 x 6420555,1160

Correntes tratadas conforme RUD 40 c-G / RUD 40c-G/S3. Fornecidas calibradas.
Tensão de ruptura de 400 N/mm². Dureza superficial de 820 HV. Após o fornecimento, não é recomendada a inserção de acessórios por solda.

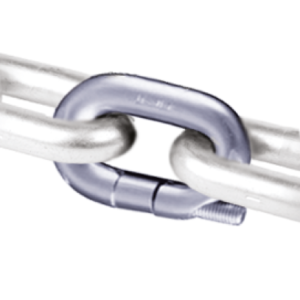

Emenda com Parafuso Passante

Produtos - Emenda Parafuso Passante

Parafuso allen sem cabeça conforme DIN 913-10.8
Carga de ruptura é 50% inferior em relação à corrente.

Corrente
Diâmetro x Passo
ParafusoPeso
(kg/m)
Carga de Ruptura
(kN)
8 x 25,4M5 X 300,0420
8 x 31M5 X 350,0420
10 x 30M6 X 350,0732
10 x 38M6 X 450,0832
13 x 39M8 X 450,1453
13 x 45M8 X 500,1653
16 x 45M10 X 550,2680
16 x 48M10 X 600,2780
16 x 56M10 X 700,2980

Emenda Compacta RS

Produtos - Emenda Compacta RS

Parafuso allen com cabeça escareada DIN 7991.

Corrente
Diâmetro x Passo
ParafusoPeso
(kg/m)
Carga de Ruptura
(kN)
10 x 38M60,164
14 x 50M80,25128
16 x 64M100,5160

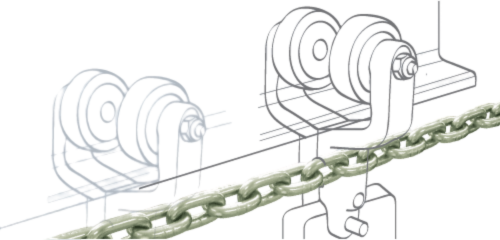

Exemplo de Aplicação

Produtos - Exemplos de Aplicação de Transporte Aéreo

Suporte Técnico

Estamos à disposição em
ajudá-lo a encontrar a solução adequada para seu sistema.

tel: +55 11 4723 4922
fax: +55 11 4723 4949
