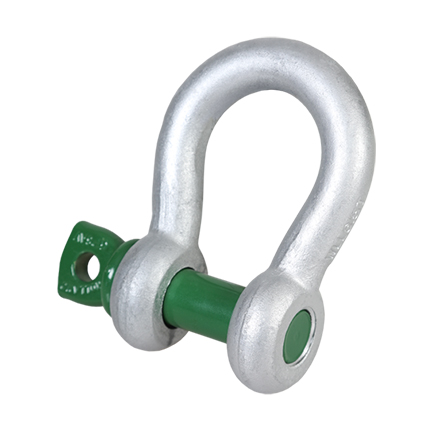

Manilha âncora G-4161
Manilha âncora pino grau 6 standard
- Corpo e pino forjado em aço de alta resistência, temperado e revenido
- Normas: EN 13889, ASME B30.26, Fed. Spec. RR-C-271*** Tipo IVA Classe 2, grau A
- Temperatura: -40°C até +200°C
- Certificação: 2.1 | 2.2 | 3.1 | MTCa | DNV GL 0378 | CE | ABS PDA | ABS MA
- Fator de Segurança 6:1
G-4161
| Descrição | CMT | Peso | Dimensões(mm) | Código | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (t) | (kg/pc) | A | B | C | D | E | F | G | H | I | J | |||||
| G-4161-1T | 1 | 0.14 | 10 | 11 | 23 | 10 | 17 | 37 | 26 | 64 | 54 | 46 | 44041715 |
| ||
| G-4161-2T | 2 | 0.36 | 13,5 | 16 | 34 | 13 | 22 | 51 | 32 | 90 | 73 | 59 | 44041716 |
| ||
| G-4161-3,25T | 3,25 | 0.63 | 16 | 19 | 40 | 16 | 27 | 64 | 43 | 110 | 89 | 75 | 44041717 |
| ||
| G-4161-4,75T | 4,75 | 1.01 | 19 | 22 | 46 | 19 | 31 | 76 | 51 | 129 | 103 | 89 | 44041718 |
| ||
| G-4161-6,5T | 6,5 | 1.50 | 22 | 25 | 52 | 22 | 36 | 83 | 58 | 144 | 119 | 102 | 44041719 |
| ||
| G-4161-8,5T | 8,5 | 2.21 | 25 | 28 | 59 | 25 | 43 | 95 | 68 | 164 | 137 | 118 | 44041720 |
| ||
| G-4161-9,5T | 9,5 | 3.16 | 28 | 32 | 67 | 28 | 47 | 108 | 75 | 186 | 153 | 131 | 44041721 |
| ||
| G-4161-12T | 12 | 4.31 | 32 | 35 | 73 | 32 | 51 | 115 | 83 | 201 | 170 | 147 | 44041722 |
| ||
| G-4161-13,5T | 13,5 | 5.58 | 35 | 38 | 79 | 35 | 57 | 133 | 92 | 227 | 186 | 162 | 44041723 |
| ||
| G-4161-17T | 17 | 7.43 | 38 | 42 | 88 | 38 | 60 | 146 | 99 | 249 | 203 | 175 | 44041724 |
| ||
| G-4161-25T | 25 | 12.5 | 45 | 50 | 104 | 45 | 74 | 178 | 126 | 300 | 243 | 216 | 44041725 |
| ||
| G-4161-35T | 35 | 17.2 | 50 | 57 | 112 | 50 | 83 | 197 | 138 | 332 | 272 | 238 | 44041726 |
| ||
| G-4161-42,5T | 42,5 | 26.3 | 57 | 65 | 132 | 57 | 95 | 222 | 160 | 378 | 310 | 274 | 44041727 |
| ||
| G-4161-55T | 55 | 37.6 | 65 | 70 | 145 | 65 | 105 | 260 | 180 | 433 | 344 | 310 | 44041728 |
| ||
