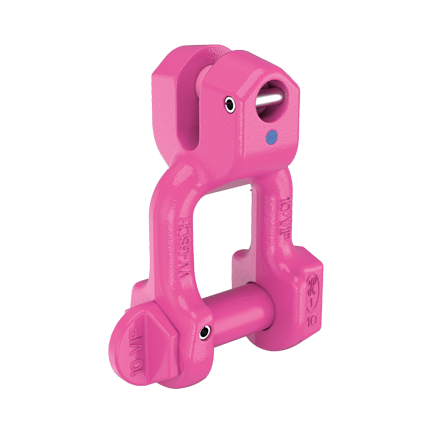

Manilha VV-GSCH
- Manilha Clévis, conexão direta com a corrente, evita erros de montagem (impossível montar corrente grau 10 com capacidade inferior ou superior)
- Maior resistência em comparação com manilhas convencionais
- Otimização dimensional
- De acordo com EN 1677-1
VV-GSCH

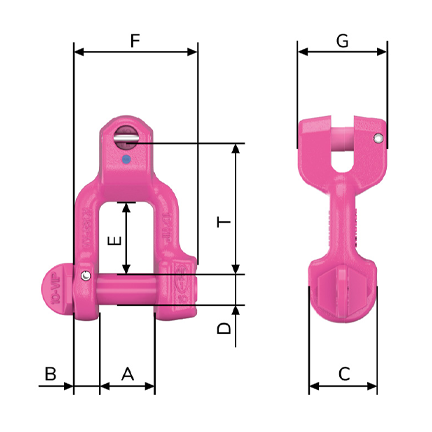

| Descrição | CMT | Peso | Dimensões(mm) | Código | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (kg) | (kg/pc) | T | A | B | C | D | E | G | H | |||||
| VV-GSCH 6 | 1500 | 0,15 | 36 | 17 | 8 | 22 | 10 | 21 | 40 | 28 | 44040316 |
| ||
| VV-GSCH 8 | 2500 | 0,25 | 48 | 21 | 10 | 26 | 12 | 32 | 48 | 39 | 44040317 |
| ||
| VV-GSCH 10 | 4000 | 0,65 | 61 | 27 | 13 | 34 | 16 | 35 | 62 | 45 | 44040280 |
| ||
| VV-GSCH 13 | 6700 | 1,35 | 78 | 33 | 17 | 42 | 20 | 41 | 81 | 59 | 44040320 |
| ||
| VV-GSCH 16 | 10000 | 2,5 | 96 | 38 | 22 | 49 | 24 | 49 | 95 | 69 | 44040359 |
| ||
| VV-GSCH 20 | 16000 | 3,9 | 108 | 47 | 27 | 60 | 30 | 57 | 119 | 88 | 44040748 |
| ||
| VV-GSCH 22 | 20000 | 6,7 | 132 | 53 | 30 | 76 | 36 | 72 | 130 | 95 | 44040706 |
| ||
