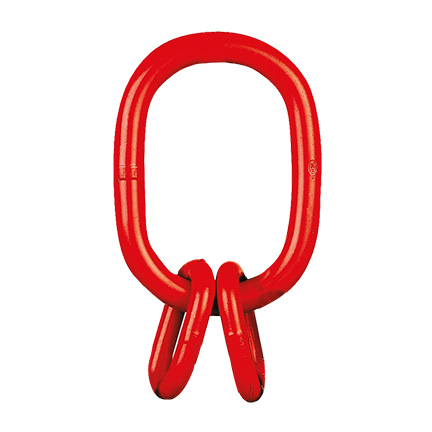

Elos de Sustentação ESM
Elo de sustentação para lingas de corrente, cinta ou cabo de aço com 3 ou 4 ramais.
- Elos conforme normas NBR ISO 16798 e EN 1677-4
- Aplicável para lingas de corrente de 3 ou 4 ramais
- Conforme normas NBR 15516 e EN818-4
- Elo de sustentação fabricado no Brasil. Alta disponibilidade de estoque e excelente relação custo-benefício
- Fator de segurança 4:1
| Descrição | CMT(kg) | Peso | Dimensões(mm) | Código | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (β=0-45°) | (β=45-60°) | (kg/pc) | T | B | C | ØD | ØE | F | G | Corrente | |||||
| ESM-18 | 2360 | 1700 | 1,20 | 190 | 70 | 130 | 18 | 13 | 30 | 60 | 6 | 42040013 |
| ||
| ESM-22 | 4250 | 3000 | 2,20 | 230 | 90 | 160 | 22 | 16 | 35 | 70 | 8 | 42040014 |
| ||
| ESM-26 | 6700 | 4750 | 3,70 | 270 | 100 | 180 | 26 | 20 | 45 | 90 | 10 | 42040015 |
| ||
| ESM-32 | 11200 | 8000 | 5,80 | 330 | 125 | 230 | 32 | 22 | 50 | 100 | 13 | 42040016 |
| ||
| ESM-36 | 17000 | 11800 | 9,50 | 370 | 140 | 250 | 36 | 26 | 60 | 120 | 16 | 42040017 |
| ||
| ESM-50 | 31500 | 22400 | 25,60 | 500 | 190 | 340 | 50 | 36 | 80 | 160 | 19/22 | 42040019 |
| ||
| ESM-56 | 45000 | 31500 | 34,60 | 500 | 200 | 350 | 56 | 40 | 90 | 150 | 26 | 42040020 |
| ||
| ESM-70 | 67000 | 47500 | 74,60 | 700 | 250 | 400 | 70 | 55 | 150 | 300 | 32 | 42040022 |
| ||
